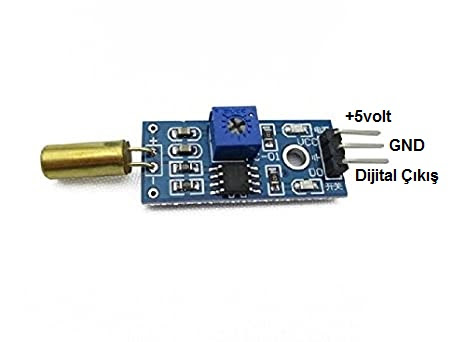

Bu Tilt Sensörü Modülü, Sensör içinde bulunan iki bilya sayesinde eğim algılanmaktadır. Eğim belli bir açıya geldikten sonra içinde bulunan bu iki küçük bilya sensörün altında duran konnektörlerden ayrılarak açık anahtar işlevi görür. Sensör dik konuma geldiğinde bilyalar sensörün bacak kısmında bulunan konektörlere dokunarak anahtarı kapatır. Üzerinde bulunan potansiyometre ile hassasiyet ayarı yapılabilir. LM393 sayesinde sensörden gelen bilgiler komparatörden geçer ve üzerindeki Ledler sayesinde sensörün durumu gözlenebilir.
Arduino Tilt Sensör Modülü Özellikleri:

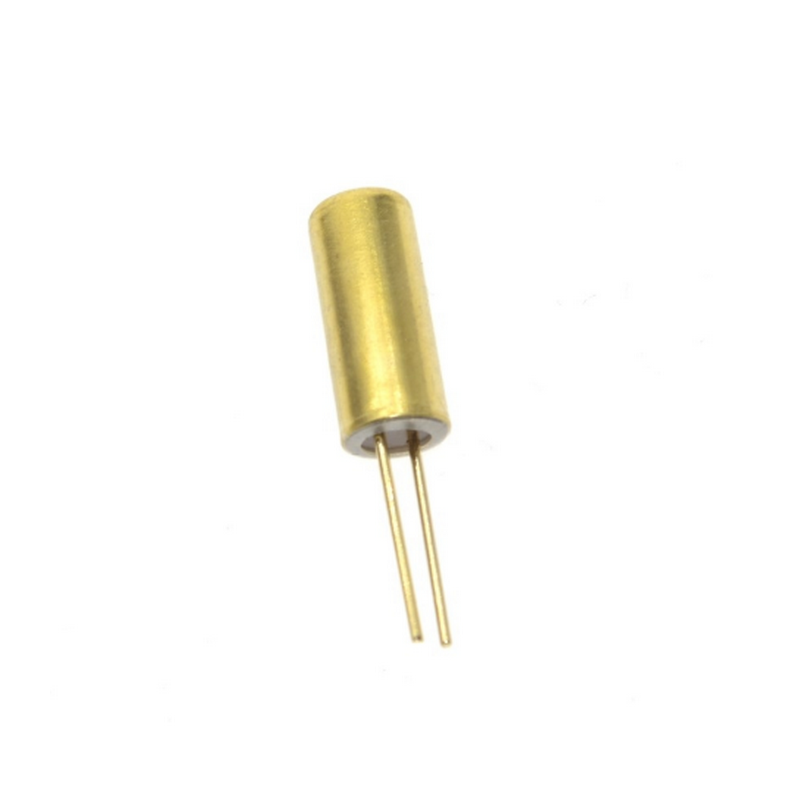

SW-520D tilt sensörü
Çalışma gerilimi: 5v
Çıkış formatı: Dijital çıkışı (0 ve 1)
PCB kartı boyutu: 3,2 cm x 1,4 cm
LM393 Voltaj komparatörü ile çalışır
Çeşitleri:
Video
