PIR sensörleri, bir ortamda oluşan canlı hareketini algılamak için kullanılan sensörlerdir. Bu minik boyutlu sensör, çeşitli elektronik, robotik ve hobi uygulamalarında rahatça kullanabileceğiniz, Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber kullanılabilir modüldür.

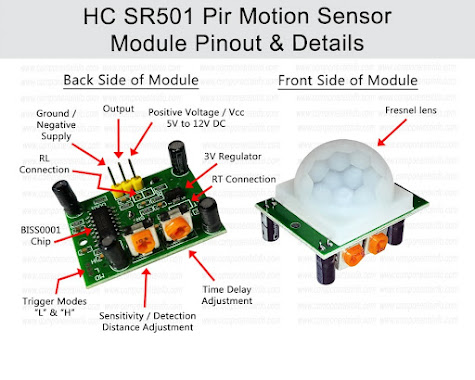

Bağlantı pin uçları:
Dijital çıkışlı olan bu modül, ortamda hareket algılamadığı zaman lojik 0, hareket algıladığı zaman ise lojik 1 çıkışı vermektedir.
Sensör üzerinde Sx ve Tx olmak üzere iki adet potansiyometre bulunmaktadır. Sx potansiyometresi sensörün görme mesafesini 3 ile 5 metre arasında değiştirmektedir. Tx potu ise sensör gördükten sonra ne kadar süre daha çıkış pininden lojik 1(3.3V) çıkışını vereceğini ayarlamaktadır.
Çalışma Voltajı:5-12V
Lojik Sinyal Çıkış Seviyesi: 3,3V
Algılama Alanı: 3-5 metre
Algılama Açısı: 140º
Bekleme Süresi: 5-200 saniye
Ürün Boyutları: 33x25x24 mm
