3 ile 16 volt arasında gerilimle çalışan 10 bitlik bir sayıcı entegresi dir.

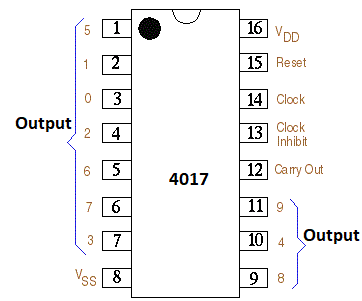

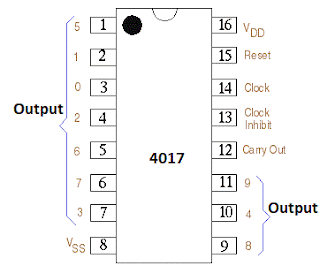

4017 entegresi 16 bacaklı bir entegredir. 4017 entegresinde bulunan pinlerden enable, reset, carry out pinleri şaseye bağlanır. Entegrenin şase ve pover uçlarına gerekli enerji verilip devredeki clock pini gerekli tetikleme sinyalini aldıktan sonra entegre çıkışlarını belirli aralıklarla aktif yapar. Bu entegrenin tetikleme sinyali çeşitli devrelerle gerçekleştirilebilir.
Devreye bakacak olursak 4017 entegresine gelen her tetikleme sinyaliyle 4017 çıkışlarından ilk önce Q0 çıkışı aktif olur ve bu çıkışa bağlı led yanar. Daha sonra diğer çıkışlar da sırasıyla aktif olur ve o çıkışa ait olan led ışık verir. Aynı anda sadece bir çıkış aktif olur ve o çıkışa ait led ışık verir ve bu periyodik bir biçimde devam eder.
Devrenin çıkış verme süresi tetikleme sinyalinin periyoduna yani sinyalin yüksekte ve düşükte kalma süreleriyle ilgilidir.
Bu entegre sayıcı uygulamalarında, yürüyen ışık devrelerinde, kayan yazı uygulamaları gibi pek çok devrede kullanılabilir.
