Osilatör Devresi

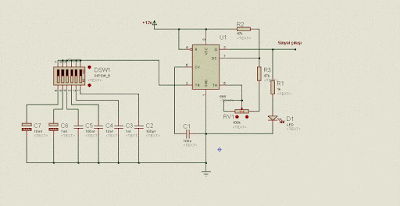

Devre 555 entegresiyle yapılmıştır. 12voltla çalışır karedalga sinyali üretir frekans aralığı siviç anahtarlara bağlı olan kondansatörleri devreye almakla yapılır ince frekans aralığını ise 100k pot ile yapılır. Devrenin frekans aralığı 1 ile 1MHZ aralığındadır.
